Cinema 4D软件建立3d打印模型的9条建议与诀窍
在这篇C4D软件操作教程中，大家将学习如何把Cinema 4D模型转变成真实的、实体的、可3d打印的对象。这里我们介绍了10条很重要的建议与诀窍，为3d打印准备干净、光滑、封闭、高质量的模型。
1、尺寸设置与缩放
在正式建模前进行一些简单的设置，将使你后续工作更为简单。你也许希望把软件操作单位设置成毫米（C4D软件默认的是厘米），这样在3d 打印前没必要缩放模型。点击命令“Edit-Project Setting”，并把“Project Scale”设置为“1 millimeter”。
如果你经常用Cinema 4D软件建立3d打印模型，建议把软件的偏好单位设置成毫米。为实现这一目的，点击命令“General Preferences – Units – Change Unit Display”，并旋转“millimeter”。
2、取消光影着色

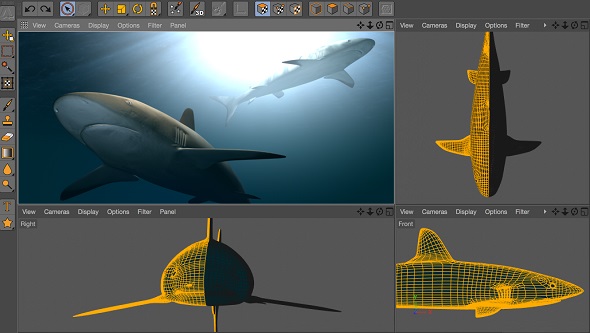

C4D通过光影着色功能使模型在屏幕上看起来非常光滑。即使圆、球体及其他曲形在Cinema 4d中看起来非常光滑，它们实际上是由大量多边形组成，这才是3d打印机使用的模型的真正样子。为了能看清多边形，选择文件列表中所有的光影着色标签，删除掉即可。
3、增加分段数：光滑模型

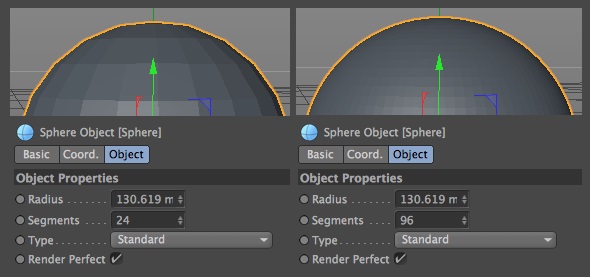

为避免3d打印产品出现“像素化”的效果，增加模型分段数非常关键。为达到这一目的，选择你的模型，根据需要合理调整分段数。在下图的例 子中，我们把模型的分段数由24增加到96，可以看出高的分段数会让模型更为光滑。根据你打印模型的尺寸和所使用的材料，建模时选择最合适的分段数。总 之，没必要把分段数调到最高级别，多边形尺寸小于0.01mm完全没必要，因为目前的3d打印不能打印出小于这个尺寸的细节。
4、截面视图：检查模型内部情况
尽管你的模型从外面看来很完美，但内部也许完全是另一副样子。交叉与内部壁面会打印前模型处理非常复杂，因为3d打印要求模型是一个连续的外壳体，没有其他内部结构。
检查这类问题的最好方式是内部视图，执行“ Edit – Project Settings”命令，选择“View Clipping”选项。通过这一设置，改变视图范围以选择最合适的视图截面。

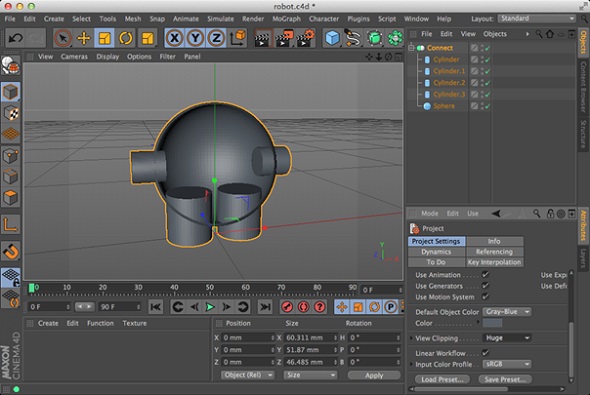

下面的截图显示模型内部存在一个问题。多个对象链接在一起，导致这几个模型在内部发生重叠。不幸的是，3d打印机可能会错误地处理这类模型，但是有个简单的解决办法（查看下一步）。
5、合并对象，避免重叠
3d打印机需要知道你是否需要以及如何把不同的对象合并在一起。就像你上一步看到的情况，从外部看起来很完美的模型也许内部存在瑕疵。
幸运地是，C4D有个功能强大的免费插件“Magic Merge”非常方便。点击这里下载插件，并 解压到“maxon/cinema4d/plugins”文件夹，保存设计并重启Cinema 4D继续。如果你已经“connected”模型，记住要拆开它们。然后选择所有分开的对象，在顶部菜单选择“Plugin”并点击“Magic Merge”，这将生成非常干净的合并对象。
6、使模型封闭、流形
为3d打印做设计，意味着你的C4D模型必须能在现实世界“存在”，这是CG模型普遍存在的关键问题。比如，你的模型必须封闭。问你自己：如果你把水倒入你的模型内部，水是否会流出来？如果能流出来，你需要找到那些空洞并封闭它们。
下图是个模型没有封闭的实例，你能清楚看到模型有个大的孔洞。

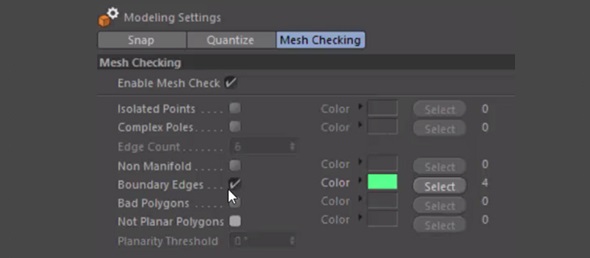

幸运地是，Cinema 4D有个工具能精确检查模型孔洞。你可以使用网格检查工具来判断模型的封闭问题。打开“Attribute Manager”，选择“Mode – Modeling – Mesh Checking Tab”，勾选“Mesh Check”与““Boundary Edges”，取消勾选所有其他选项。这个操作会显示出导致模型不封闭的孔洞。
你要做的下一件事是勾选“Non Manifold”复选框，它会高亮显示所有会产生问题的、不需要的额外面或者边。有些时候很难发现这些额外的几何，因为它们可能位于模型内部（查看教程的第5步）。
7、壁厚：确保壁可被打印
为了保证C4D的模型能够打印出来，你必须保证模型的每个壁面都有一定的厚度。如果壁面没有设置厚度，3d打印机会对相关信息缺失，没法确定要打印的壁厚是多少。

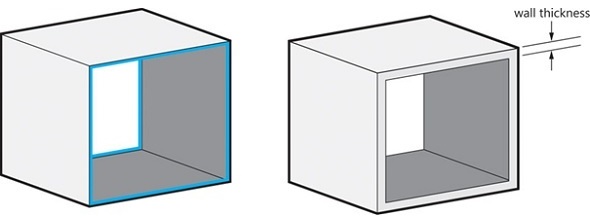

下图左边模型壁面没有厚度，是无法打印的。而右图是可以打印的实体。
一种快速为壁面添加厚度的方法是选择“Extrude Tool”，选择“Maximum Angle of 91°”，勾选“Preserve Groups”和“Create Caps”选项.
如果你的模型是封闭的（比如一个立方体），壁厚将是你的整个模型。在这种情况下，你没必要指定壁厚，因为你的整个模型将作为实体打印出来。
8、改变法向：修复方向错误的面
另一个常见的错误是面的法向反向问题。这意味着你的模型一个表面的方向反了（面的方向指向内部，而不是应该的朝外的方向）。

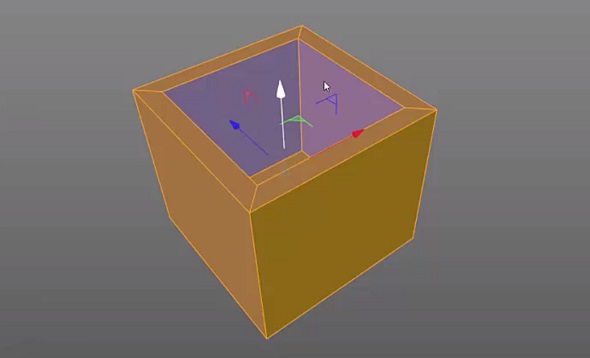

修复这类问题，在C4D中通过“selecting the faces”来查看面的法向。朝外的面显示为橙色，而反向的则显示为紫色。寻找反向面的另外一种方法是选择“Options – Backface Culling”命令，反向的面会从视图中消失。
修复这类错误非常简单，选择所有的面并单击命令“Align Normals”即可。你也可以选择特定的面，执行“Reverse Normals”命令。
9、导出模型
模型已建立修复完成，现在要做的是把你的模型存为可打印文件。选择“File – Export”命令导出STL文件（3d打印标准文件格式）。选择“export scale of 1 millimeter”，以保证对象的尺寸与你在第一步的设置中一致。
如果你要使用全彩3d打印，导出贴图和上色模型为“VRML 2”格式。
