在产品设计过程中，设计师经常需要用到同样的零部件。如果每次设计时，都要对这类零件进行重新建模设计的话，不但会加大了设计师的工作量和时间成本，同时也容易出现一些人为的误差，影响产品最终效果。在中望3D中，上述问题可以得到很好地解决。

中望3D是国产专业的三维CAD设计软件，可以将各种系列化零件设置成一个全参数化的标准零件，这样，设计师无需重复建模，就可以根据不同需要直接调用所需零件，并设置其对应的大小尺寸，不但操作灵活，更有效提高了设计师的工作效率。

在本文中，我们将以垫圈为例，向大家展示在中望3D中如何进行全参数化系列化标准零件的制作和相关设置，相信对大家设计提效会有极大帮助的，我们一起来掌握这个技巧吧！

如图1所示，这是标准垫圈的尺寸，一共有三个参数。

图1 标准垫圈尺寸

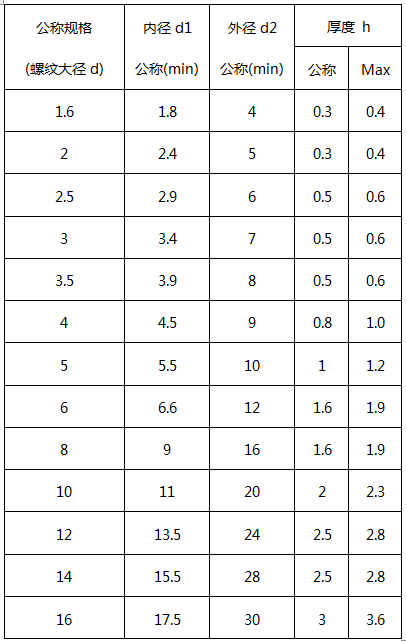

下表是垫圈系列化的尺寸，我们只选用了常用的1.6-16的规格，如图2所示。

图2 垫圈系列化规格表

下面，我们来进行具体的设置操作：

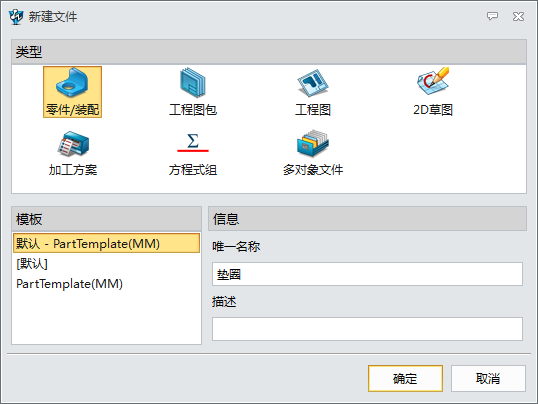

1、新建零件 新建一个名称为“垫圈”的零件，如图3所示。

图3 新建垫圈零件

2、设置参数 在插入下拉菜单下进入变量，如图4所示。

图4 下拉菜单

设置参数d1，赋予初始值为上表的第一行数据1.8，如图5所示。

图5 创建变量

使用同样的方法插入参数d2和h，高度使用公称尺寸，完毕后在模型树区域会出现表达式，设置的参数都在里面，如图6所示。

图6 表达式

3、拉伸建模 使用造型页面下的拉伸命令，以XY工作平面为基准进入草图，绘制如图7所示草图。

图7 草图

双击尺寸进行修改，直接输入刚才设置的参数d1和d2为它们内外圆直径，如图8所示。

图8 输入标注值

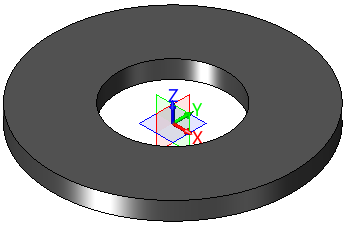

退出草图后进行拉伸，在尺寸区直接输入厚度参数h，确认完成建模，如图9所示。

图9 完成建模

4、赋予材质和颜色 使用工具页面下的材料命令，拾取造型，定义材料为65Mn，密度为7.81，如图10所示。

图10 材料窗口

选择实体，赋予颜色，如图11所示。

图11 赋予垫圈颜色

5、运行参数设置 在属性下拉菜单下，进入零件，如图12所示。

图12 属性下拉菜单

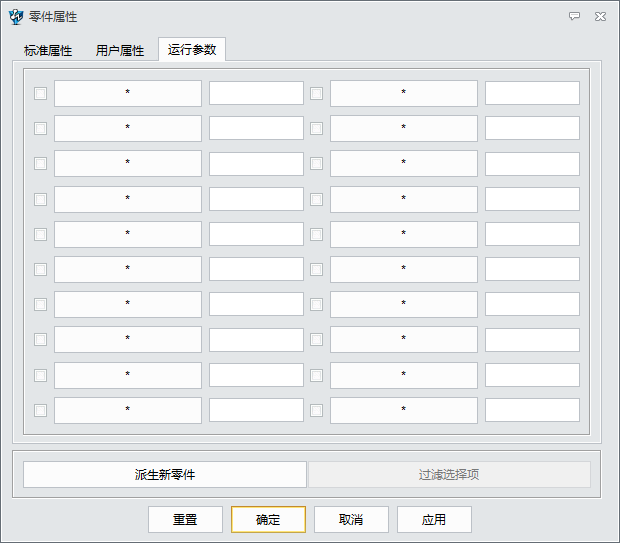

切换到如图13所示的运行参数页面。

图13 运行参数页面

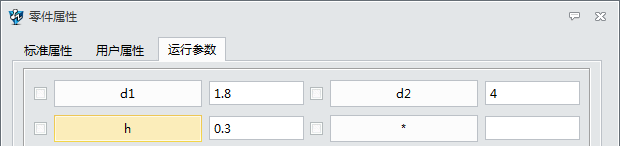

单击*号后到模型树分别选取参数d1、d2和h，参数和初始值会出现在运行参数里，应用并确认，如图14所示。

图14 确认参数和初始值

可在人工输入尺寸后点击应用，观察模型的变化。对于一些需要经常修改的参数，可以把参数提取到运行参数里，在这里进行批量的修改，然后生成模型。

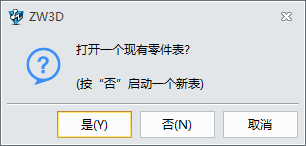

6、零件库制作 开启工具页面下的零件制表命令，会弹出如图15所示窗口询问，单击否。

图15 询问窗口

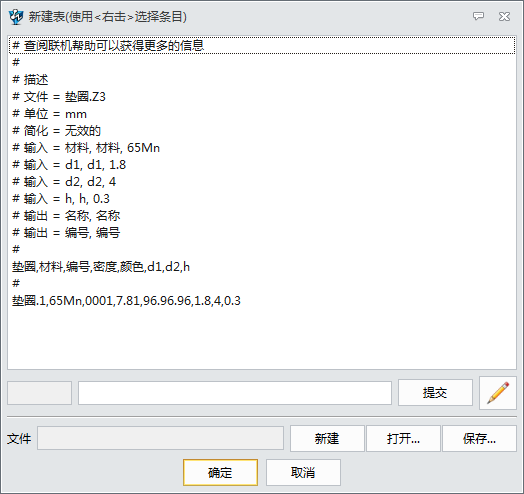

弹出编辑对话框，如图16所示。

图16 编辑对话框

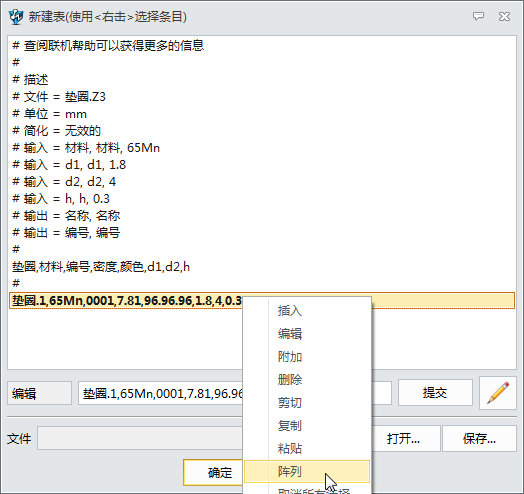

拾取最后一条信息，进入右键菜单下的阵列，如图17所示。

图17 进入阵列

输入如图18所示设置，目的是阵列13行数据。

图18 设置阵列数据

从第一列数据起对于excel表格依次编辑数据，如图19所示。

图19 编辑数据

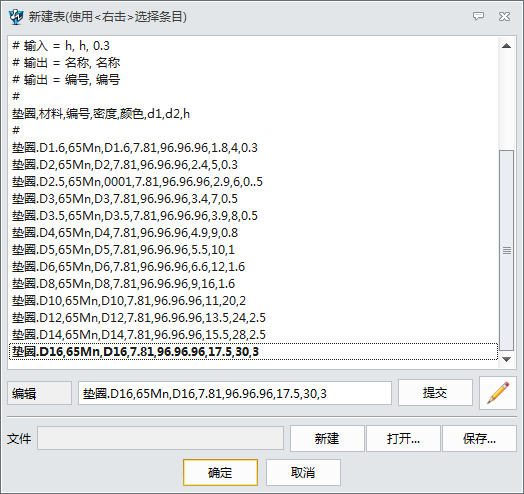

编辑完数据后点击确定，如图20所示。

图20 完成编辑

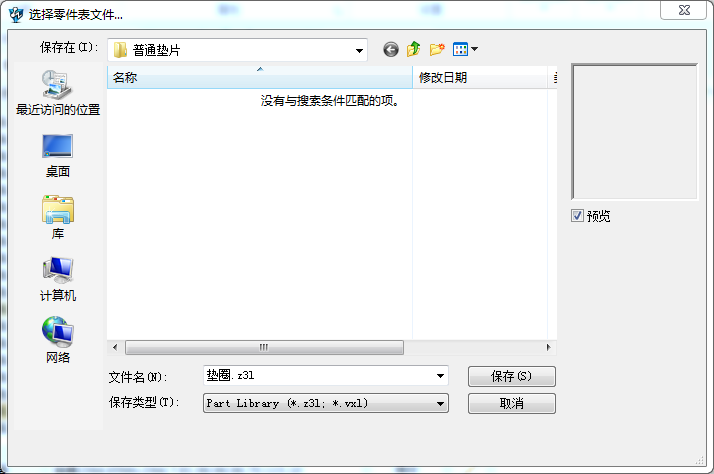

保存零件表文件，如图21所示，我们便完成了系列化数据的输入工作。

图21 保持零件表

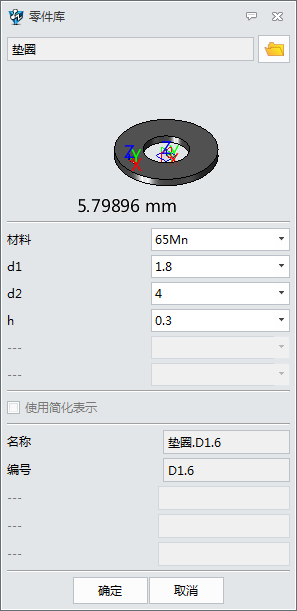

7、标准件的使用 使用工具下的零件库命令，使用浏览方式找到数据表文件打开，即呈现如图22所示的对话框，可选取自己想要的规格后生成零件。

图22 零件库

通过上述的操作过程，设计师能直接通过运用中望3D，简便、快捷的进行全参数化、系列化的标准零件库的创建，设计时按需调用和设置，不但可以免去多次重复建模的麻烦，还可以确保零件的标准性。中望3D，让您的设计工作事半功倍，快来体验下吧
